鋼結構典型連接節點形式圖示

鋼結構工程典型連接節點形式圖示

鋼結構典型連接節點主要有柱的拼接、梁與柱的連接、主梁與次梁的連接、支撐與梁(柱)的連接等。

一、柱的拼接

柱的拼接節點一般都是剛接節點,柱拼接接頭一般宜在框架梁上方1.3m左右?？紤]運輸方便及吊裝條件等因素,柱的安裝單元一般采用二~三層一根。根據設計和施工的具體條件,柱的拼接可采取焊接或高強度螺栓連接。

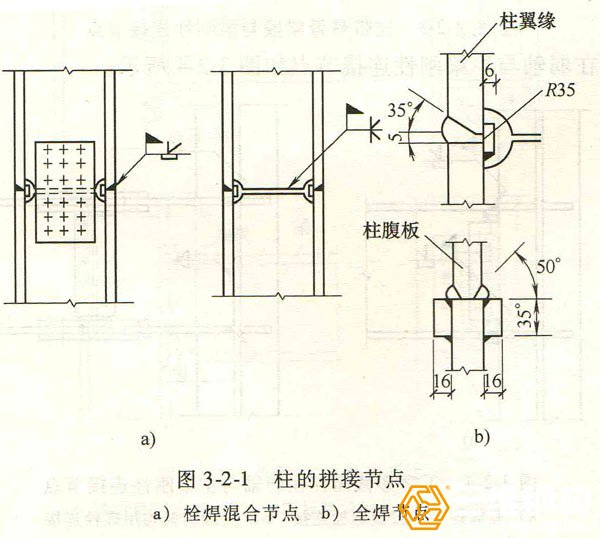

a)栓焊混合節點b)全焊節點

工字形截面柱的拼接接頭,翼緣一般為全熔透坡口焊接,腹板可為高強度螺栓連接。當柱腹板采用焊接時,上柱腹板開K形坡口,要求焊透。箱形截面柱的拼接接頭應全部采用焊接,為便于全截面熔透。柱的拼接節點如上圖所示。

二、梁與柱的連接

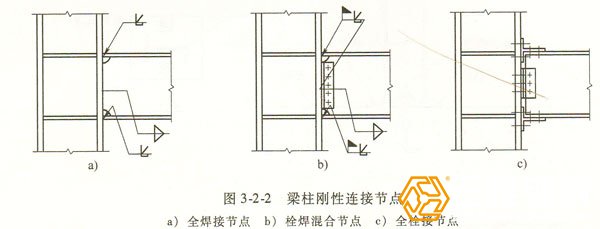

梁與柱的連接主要有剛接和鉸接,還有一種半剛性連接用的不是很多梁與柱的剛性連接構造形式有三種,如下圖所示。

a)全焊接節點b)栓焊混合節點c)全栓接節點

在高層及超高層鋼框架結構中,通常采用柱帶懸臂梁段與梁剛性連接,如圖所示。

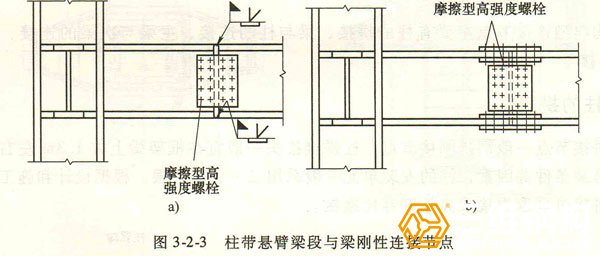

圖柱帶懸臂梁段與梁剛性連接節點

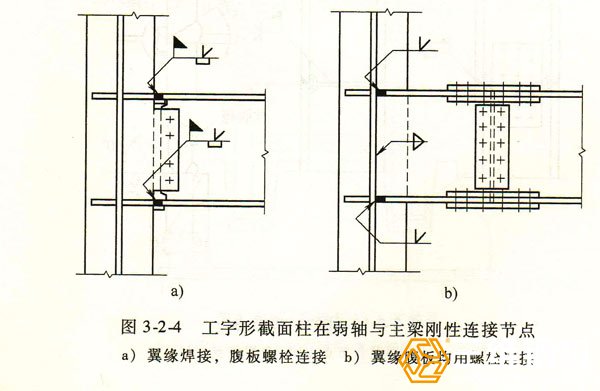

工字形截面柱在弱軸與主梁剛性連接節點如圖所示。

圖工字形截面柱在弱軸與主梁剛性連接節點

a)     翼緣焊接,腹板螺栓連接b)翼緣腹板均用螺栓連接

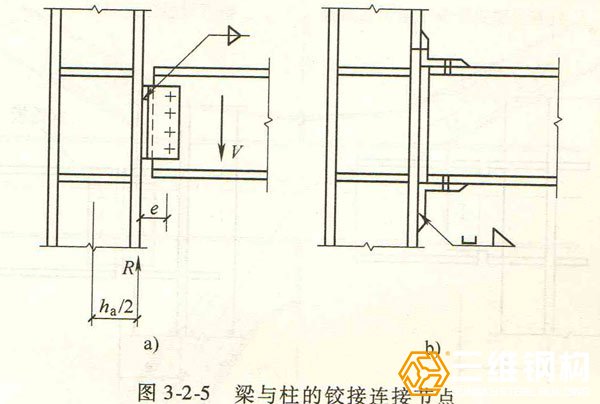

梁與柱的鉸接連接分為僅梁腹板連接和僅梁翼緣連接,如圖所示。

圖梁與柱的鉸接連接節點

a)         僅梁腹板連接b)僅梁翼緣連接

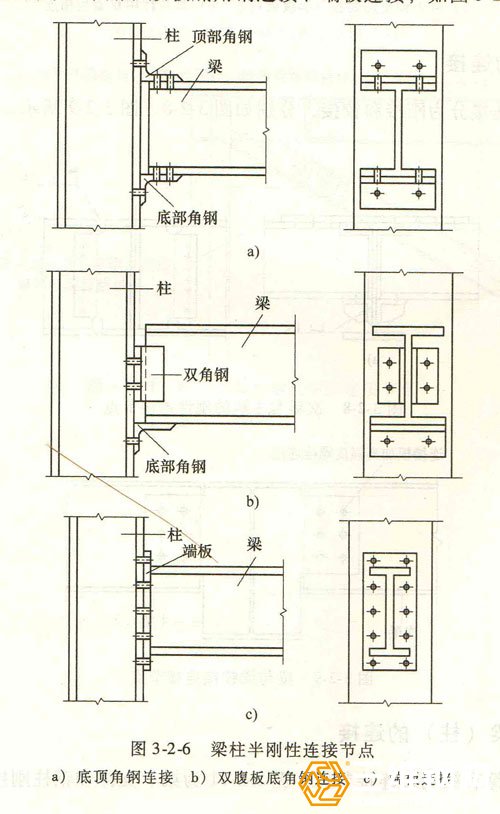

需要說明的是,實際上也可認為是一種半剛性連接。此外,梁柱半剛性連接節點除了底頂角鋼連接外還常用雙腹板底角鋼連接、端板連接,如圖所示。

圖梁柱半剛性連接節點

a)底頂角鋼連接b)雙腹板底角鋼連接c)端板連接

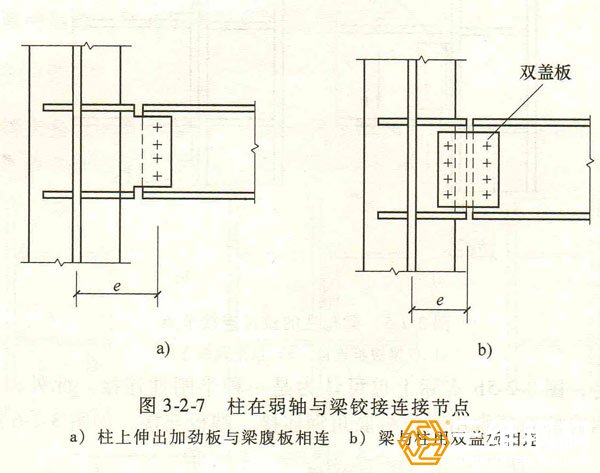

柱在弱軸與梁鉸接連接可采用柱上伸出加勁板與梁腹板相連、梁與柱用雙蓋板相連等形式,如圖所示。

圖柱在弱軸與梁鉸接連接節點

a)         柱上伸出加勁板與梁腹板相連b)梁與柱用雙蓋板相連

三、主次梁的連接

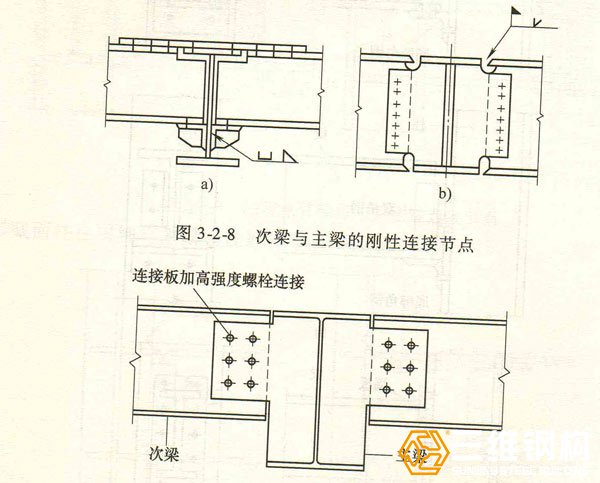

次梁與主梁的連接分為剛接和鉸接，分別如下圖所示。

次梁與主梁的剛性連接節點

梁與梁鉸接連接節點

四、支撐與梁(柱)的連接

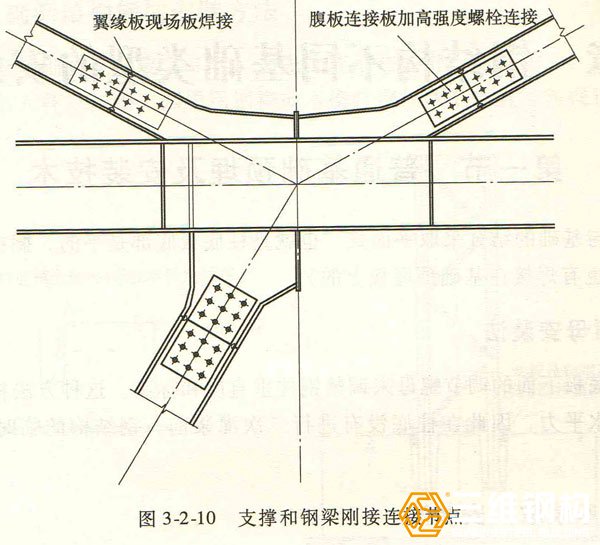

如下圖為支撐和梁剛接連接節點,圖為梁、支撐和鋼柱剛接連接節點。

圖支撐和梁剛接連接節點

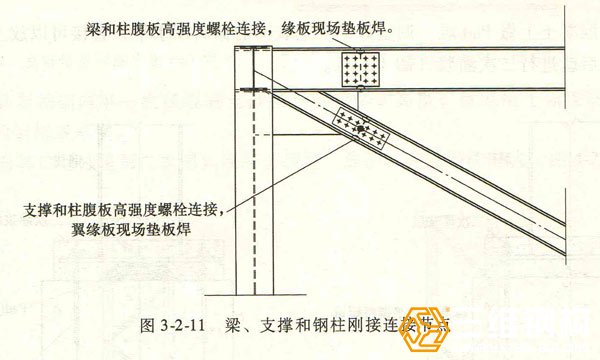

圖梁、支撐和鋼柱剛接連接節點
